3D激光位移傳感器 DSMAX

DSMax3D激光位移傳感器功能特征

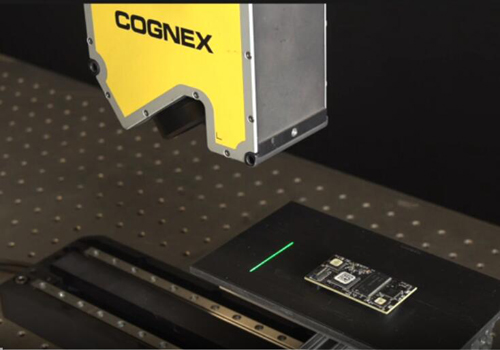

DSMax是市面上速度快、分辨率高的激光束3D位移傳感器，用于以三維形式采集圖像和檢測產品。

此款傳感器可提供以下功能：

·在全測量范圍實現高掃描速率（高達18kHz）

·圖像分辨率大值（2000個輪廓點）

·快速高動態曝光（HDR)圖像

這些功能使該傳感器適合測量和檢測電子元件之類的較小的部件，這些部件可能具有高反光和不反光特征。

對較小的細節部分進行準確的三維檢測

DSMax將2000個輪廓點集中到31-mm的視野(FOV)中。遍布視野中的輪廓點數量越多，越能詳細揭示該部分的細節并提高三維圖像的精度，使三維檢測更加準確。

·快速循環增加吞吐量

DSMax 采集高分辨率三維圖像的速度比市面上的其他位移傳感器快5倍。DSMax使用高速成像儀、高速壓縮傳感技術和CoaXPress?方案，以大分辨率實現高達18kHz（完全視野）掃描速率，在縮短循環時間的同時增大吞吐量。

·遠心光學件配置優化成像系統

DSMax配備遠心鏡頭，可以減少陰影并得到高對比度圖像。其通過將激光束直接引導至物體，減少從鏡頭反射的光，增加反射回至成像儀的光來實現這一點。遠心光學件配置適合高精度測量，其準確性、可重復性和吞吐量都是應用所必需的。

·快速高動態范圍(HDR)圖像采集

DSMax采用快速HDR技術采集圖像，減少了圖像中的噪點，并提高了準確度。HDR會防止DSMax受到某一部分明亮或高度反光特征的影響，為機器視覺檢測提供圖像。

DSMax3D激光位移傳感器視覺工具

3D校準工具

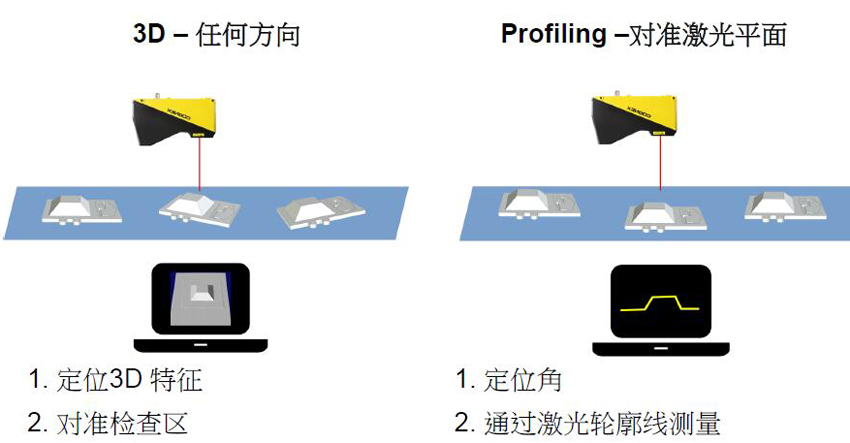

3D校準基于圖像的培訓工具，用于查找三維空間中的一個或多個部分相對于相似參考部分的方向。3D校準適合機器人揀選應用的物體定位，無論物體固定效果如何，均可讓其他工具進行準確測量。在左圖中，3D校準工具確認了組件的正確位置。

高度計算器工具

高度計算器工具將根據參考平面提供物體的真實高度。本例中，工具將相對于外殼來測量SIM托盤的高度。

體積計算器工具

體積計算器工具會收集3D圖像的體積數據，提供平放在特定表面上的物體的體積。對于左側的圖像，工具會測量涂在天窗上的粘合劑的體積。

截面工具

截面工具會提取一層圖像，然后測量該區域的輪廓，以進行維度檢測。本例中，工具將提供組件高度和位置的截面驗證。

應用

對電子產品的外觀立體檢測

                                                                    檢測前                                                                                                       檢測后

                                                                     檢測前                                                                                                         檢測后

提高精度和重復性

來料是否有夾具固定

體積或面積測量

字符識別或字符存在有無

三維測厚或輪廓測厚

引導和對位

多部件或單一部件

圖像拼接

結合二維和三維檢測

復雜零件或應用
